400-6171-355400-6171-355走進熱軋扁鋼鋼廠，蒸騰的熱氣讓人不適，耳邊是機器轟鳴與嘩啦啦的水流聲，在這樣的惡劣現場，要想實時得知鋼材尺寸，只能采用在線測量儀進行檢測。藍鵬技術工程師就為某鋼廠定制了熱軋扁鋼測寬測厚系統。

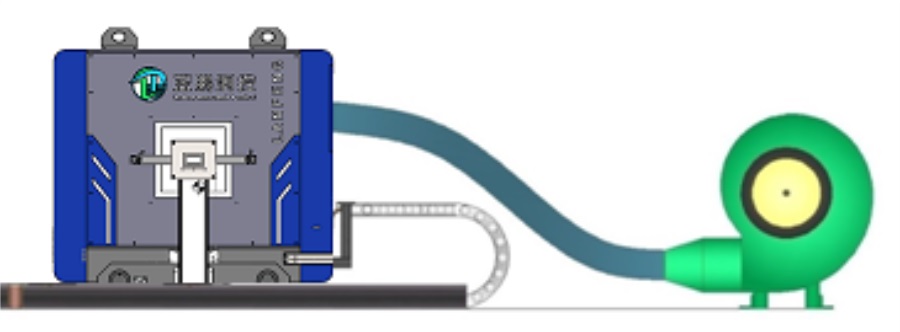

為了使測寬測厚儀正常工作，測量車通過管路與高壓鼓風機聯接，高壓鼓風機持續向測量車輸送潔凈的冷風，這樣既保證測量車內的光電元件處于有效的工作溫度下也將軋線上的水霧和氧化皮等灰塵阻擋在測量車外。

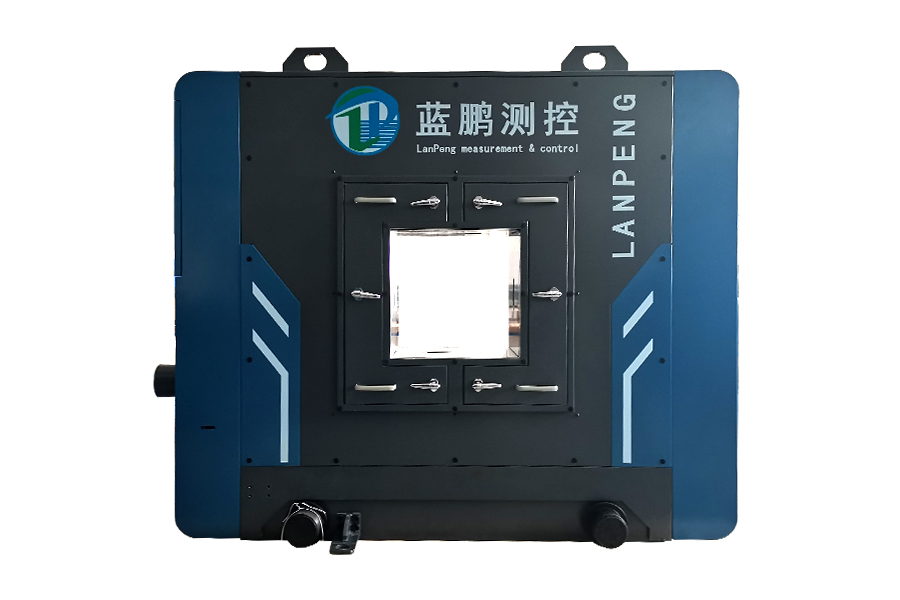

測寬測厚儀采用2組呈垂直狀態的光電測頭完成檢測，非接觸式的測量方式與各種冷卻防塵系統，使其能應用于熱軋的扁鋼在線檢測。
主要技術參數
測量范圍：
寬度測量范圍：20～150
厚度測量范圍：0～70
允許偏差：
寬度測量精度：≤±0.05（在軋材無扭轉狀態下）
厚度測量精度：≤±0.05（在軋材無扭轉狀態下）
測量頻率：
500Hz
顯示內容：
主控室液晶顯示器：測量系統主界面中可以實時顯示扁鋼的寬度、厚度；實時統計寬度和厚度的最大值、最小值、平均值；測量數據顯示熱態、溫度修正后的冷態兩種數據；實時顯示軋材截面的動態圖形；實時顯示測量數據動態趨勢曲線。

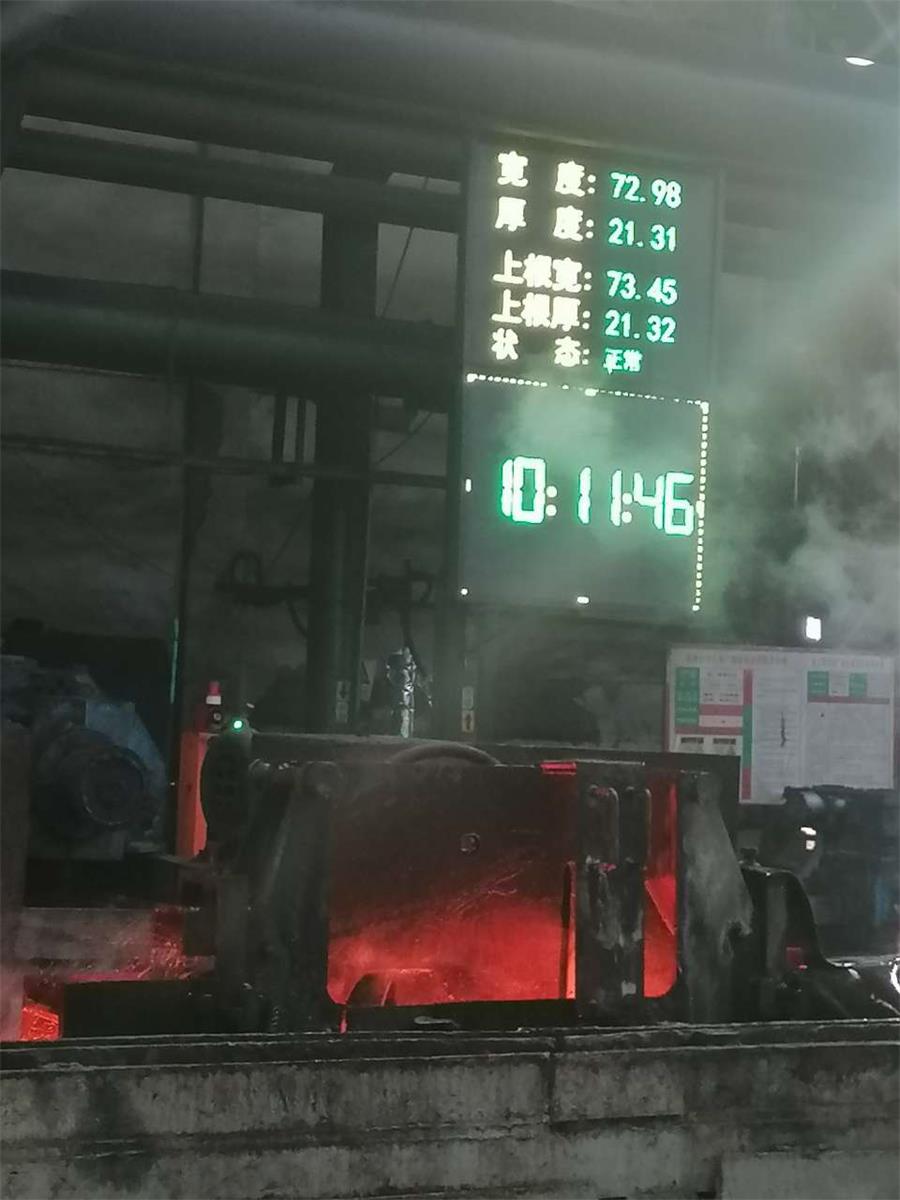

現場LED顯示屏：現場顯示軋材測量的寬度值、厚度值、設備運行狀態；且LED顯示屏可通過交換機接收其他設備發送的數據。
報警功能：
超差報警：主控室相關數據顏色警示及蜂鳴器聲音報警；現場LED顯示屏數據顏色及狀態顯示報警。
設備超溫報警：主控室報警燈發光報警；現場LED顯示屏狀態顯示報警。
設備無風報警：主控室報警燈發光報警；現場LED顯示屏狀態顯示報警。

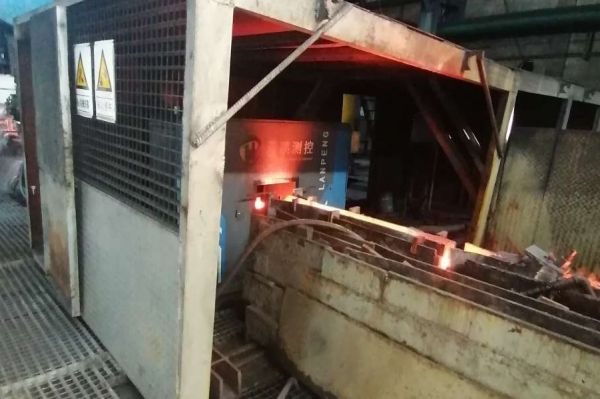

現場檢測圖片
在線測寬測厚儀完成了熱軋板材的寬度與厚度檢測，提供實時檢測數據，不懼高溫與水霧，助鋼材完成自動化的生產檢測。
