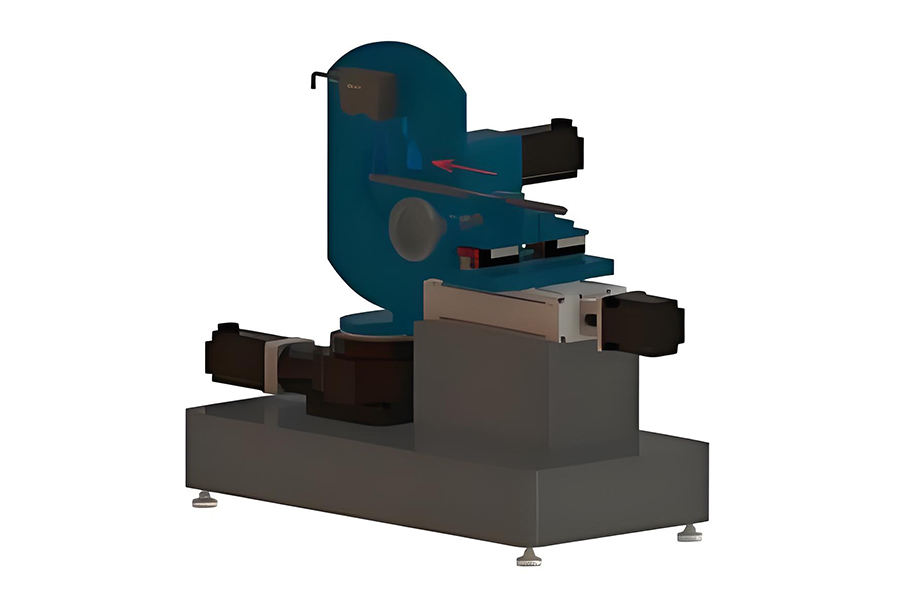

400-6171-355400-6171-355LW01-DY50系列靜態螺紋鋼測量?jī)x線下非接觸式測量，保持材料完整性，避免傳統接觸式測量造成的形變誤差。全方位測量，可測量螺紋鋼內徑、縱肋高度、縱肋寬度、橫肋間距、橫肋末端間隙、縱肋兩側總高橫肋寬度、橫肋高度等尺寸。
測量原理
當被測物沿Y方向運動時，傳感器可掃描獲得被測物表面的三維輪廓。
布置形式
圓周掃描時，傳感器的線形激光束與螺紋鋼軸向平行；軸向掃描時，傳感器的線形激光束與螺紋鋼軸向垂直。
自動掃描
點擊開始測量，系統啟動圓周掃描測量，轉盤旋轉一周傳感器完成對螺紋鋼圓周的掃描測量，然后旋轉平臺旋轉90°，傳感器切換到軸向掃描狀態，滑臺模組帶動螺紋鋼軸向移動，完成軸向掃描。
功能簡述：
測量數據顯示：主界面顯示螺紋鋼特征尺寸測量值等；
產品參數設置：可設置產品規格、正負公差、等參數；
系統參數設置：可設置故障通道、通信端口、系統的校零等；
電機控制功能：可根據設定的測量流程控制電機運動；
數據存儲：每根螺紋鋼存儲一個測量數據文件，存儲時間大于1年；
數據庫：系統可配置服務于外部設備的數據庫，便于其它設備讀取記錄數據；
報警設置：可設置超差的形式和閾值，測量數據超差時自動聲光報警；
機器狀態監測：實時監測設備狀態，異常狀態自動報警；
軟件升級：可遠程進行。
技術參數：
型號：LW01-DY50；
測量范圍：1-50mm；
螺紋鋼直徑：6-40mm；
測量精度：±0.05mm；
測量頻率：1000Hz；
LW01-DY50系列靜態螺紋鋼測量?jī)x可用于螺紋鋼的線下測量，使用方便操作簡單。
