400-6171-355400-6171-355CXX-SG-B系列頭尾判斷測量儀在線實時測量長材長度，指導并記錄取片，切頭，切尾數據，指導并記錄切段長度，自動識別不合格頭尾部，可提供合適剪切長度，多臺相機組合，適用長距離測量。
頭尾判斷測量儀可根據長度范圍和精度要求設置一臺或多臺工業相機，利用被測物自發光拍攝清晰圖像進行測量。根據軋制產品實際情況設置濾光鏡片，去除火焰和軋材表面黑斑的影響。
應用范圍：

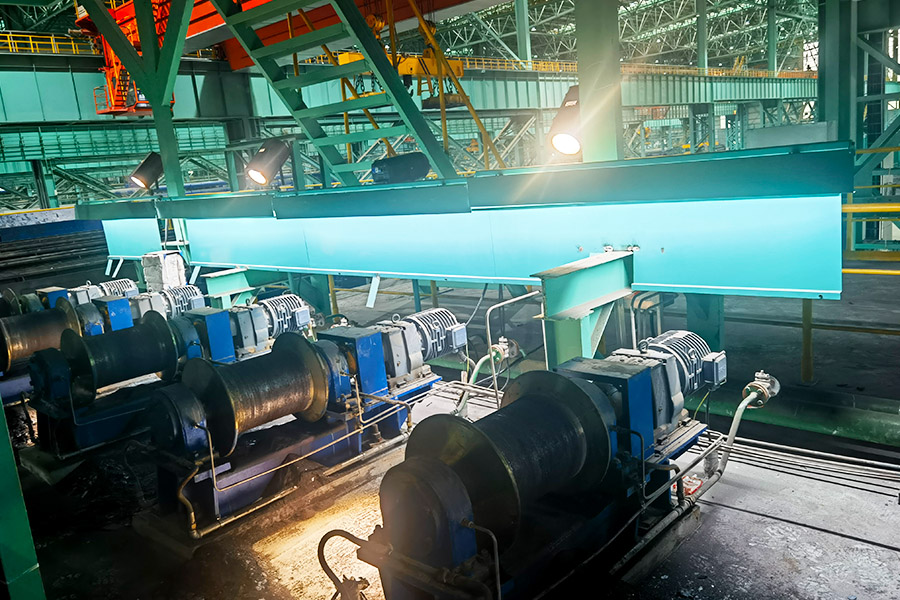

系統主要用于冷軋、熱軋棒材、鋼管、有色金屬棒材、管材等的在線長度檢測、記錄取片，切頭，切尾等數據，自動識別軋材頭部尾部缺陷，設備布置在飛剪或者鋸切兩側以及飛剪或者鋸切至冷床之間的產線上，可將測量鋼材的長度輸出開關量信號給飛剪或鋸切裝置，實現自動測量和控制剪切設備動作的功能。
功能描述：
（1）顯示內容
顯示被測鋼管的理論長度、實時長度及長度偏差。
（2）軟件功能
產品參數設置：可設置產品規格、正負公差等參數；
系統參數設置：可設置故障通道、通信端口、系統的校零等；
數據存儲：數據記錄、數據導出EXCEL、歷史數據查詢，存儲時間大于1年；可查詢某一時刻的尺寸，時間精確到秒；
測量結果的聲光報警：可設置報警的閾值，測量值超差時聲光報警；
修正功能：誤差過大時，放入標準塊后校準可恢復精度；
溫度系數自動修正：帶有溫度采集接口，可外接現場高溫計并通過采集到的溫度自動調整熱膨脹系數（需配置測溫儀）；
機器狀態監測：實時監測設備狀態，異常狀態自動報警；
軟件升級：可遠程進行。
技術參數：
型號：CXX-SG-B；
全長（不含頭尾）測量精度：＜±10mm；
切段/切片精度：＜±5mm；
尾測量精度：＜±30mm；
測量頻率（相機拍攝頻率）：14幀/秒；
補光形式：線性激光；
補光波長：635nm；
允許被測物溫度：0～1300℃；
使用環境溫度：-10～50℃；
存儲溫度：-25～75℃；
注：相機選型和布置可根據具體的安裝工況定制。
頭尾判斷測量儀采用全封閉外殼，防灰塵進入，防飛濺水，防止電磁干擾，適應惡劣使用環境。設備可搭配冷卻水套，適用高溫環境，還可根據需求進行定制。
