三錐水介旋流器在粗煤泥分選中的應用

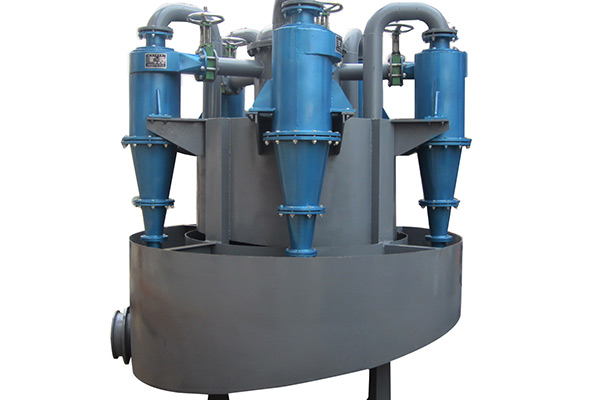

三錐水介旋流器簡介

三錐水介旋流器是一種新型的粗煤泥分選設備，在重力和離心力的符合物理場中，借助高強度的螺旋流對密度進行分選。三錐水介旋流器已經在山西方山選煤廠和濟三煤礦選礦廠得到應用。

三錐水介旋流器的結構特點

三錐水介旋流器是一種水介分選設備，分選時不需要添加其他重介質，錐體分為三段，第一段到第三段錐角逐漸減小；溢流管直徑與旋流器筒體直徑之比較大，溢流管下端與底流口直徑較小。

三錐水介旋流器分選特點

在離心力的作用下，外螺旋流攜帶的粗大沉重的顆粒被甩到外螺旋流的外層，輕小的顆粒則分布在外螺旋流的內層，在外螺旋流到達第一段錐體時，由于三錐水介旋流器第一段錐角較大，外層的粗的沉重的顆粒在第一段圓錐部分聚集產生較密致的底層，外層較小的顆粒不能進入內層，一部分進入到內螺旋的流最后再溢流排出，剩下的內層小顆粒隨較密致的底層進入到第二錐。三錐水介旋流器第二錐的錐角和半徑減小，外螺旋流切向速度較大，底流層進入到第二錐的同時受到強烈的切向速度的沖擊而床層松散，這時候產生析離作用，底層中大顆粒密度的顆粒會透過松散的床層進入到內螺旋溜，而細粒高密度的顆粒如黃鐵礦顆粒、矸石顆粒等則會通過床層進入到外螺旋流底層。進入第三段錐體后，由于其錐角很小，外螺旋流中的顆粒被進一步分級，較輕的細粒隨上升的水流由溢流排除。
