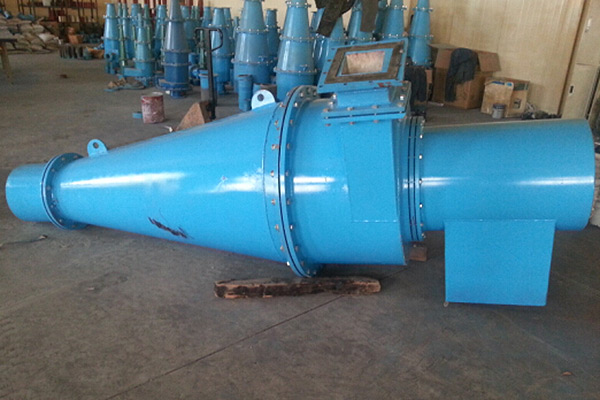

有壓給料兩產品重介質旋流器
有壓給料兩產品重介質旋流器工作原理
在重介質旋流器中的煤與矸石受重力與離心力的作用，當顆粒密度大于懸浮液密度時，所受作用力方向與離心加速度方向相同，顆粒在旋流器介質中做離心運動，集中在外層。由于干擾下沉作用，緊貼器壁的是大矸石，其次是中等粒度、小粒度矸石匯合形成螺旋運動的矸石帶，當?shù)V漿到達錐體部分時離心力急劇增加，形成明顯顆粒帶。 當顆粒密度小于懸浮液密度時，顆粒在旋流器中作向心運動，并集中在旋流器的中心軸附近，呈螺旋運動形成中煤和精煤帶。當煤漿運動到溢流管時，精煤和中煤被壓向溢流管，在此處由于溢流管底部的渦流作用發生了二次分選。精煤煤流沿溢流管排出，中煤和矸石將旋流，中煤帶在輕顆粒與重顆粒間起隔柵作用，該處可使灰分較低的中煤向底流口運動而作為尾煤排出或隨精煤沿溢流管排出。
有壓給料兩產品重介質旋流器特點
有壓給料兩產品重介質旋流器具有結構簡單、操作方便、處理能力大、分選效率高的特點。
有壓給料兩產品重介質旋流器對不同原煤有較強的適用性
有壓給料兩產品重介質旋流器技術參數大全
|
型號FZJ |
結構 |
允許料最大粒度mm |
給料壓力 MPa |
處理能力 |
||||||
|
內徑 mm |
柱體高mm |
給料口徑 mm |
溢流管徑 mm |
底流口徑 mm |
錐角 度 |
M3/h |
干料 T/h |
|||
|
1000 |
1000 |
750 |
300X180 |
280 300 320 |
160.180. 200.220. 240 |
20 |
80 |
0.5-0.1 |
480 |
120-250 |
|
850 |
850 |
650 |
250X150 |
380 350 320 |
210.230 250 |
20 |
60 |
0.5-0.1 |
380 |
90-150 |
|
710 |
710 |
500 |
200X120 |
280 300 320 |
160.180.200.220.240 |
20 |
50 |
0.5-0.1 |
300 |
70-105 |
|
600 |
600 |
450 |
180X100 |
220 |
120.140 180 |
20 |
40 |
0.5-0.1 |
230 |
55 |
|
500 |
500 |
400 |
150X80 |
180 |
80.100 120 |
20 |
25 |
0.5-0.1 |
150 |
40 |
|
350 |
350 |
300 |
100X60 |
125 |
40.55.70 |
20 |
10 |
0.5-0.1 |
60 |
15 |
