400-6171-355400-6171-355某鋼廠探傷線測量需求
現有1條探傷線需要增加測徑儀，對探傷的棒材在線進行直徑檢測。測量要求如下：
棒材直徑范圍：
探傷線的棒材規格為13～60m；
每臺測徑儀對各線上通過的棒材規格全覆蓋測量。
測量精度要求：±0.04mm。
針對該鋼廠的實際生產情況，為其定制了雙路測徑儀，應用在探傷線的實際檢測當中。它能實現兩個方向的外徑尺寸檢測，并計算橢圓度尺寸。

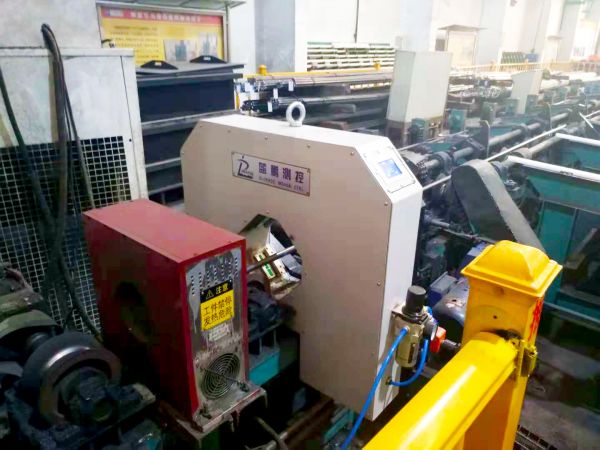

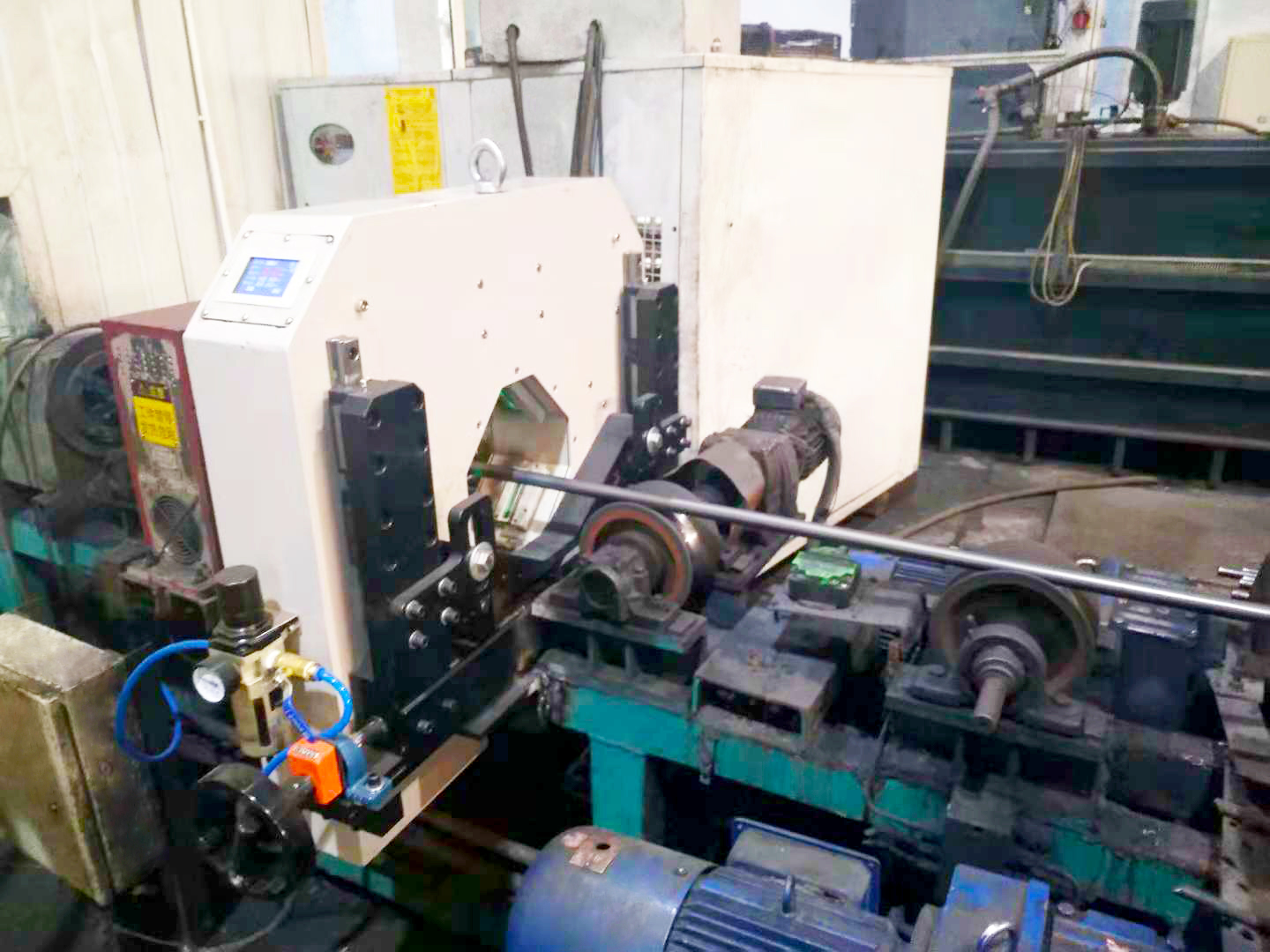

測徑儀是兩路測頭45°斜向布置的70雙路測徑儀，測徑儀的一側裝有液晶觸摸屏1塊，可現場顯示兩路測頭的測量值。
測徑儀與控制柜間由一根電源線和一根數據線連接?，F(xiàn)場控制柜與測徑儀之間的距離較近，數據線采用網線。
控制柜內設置有系統的控制電路、工控機、液晶顯示器、聲光報警器等。測徑儀采集到的原始數據通過數據線傳輸?shù)焦た貦C內進行計算、曲線擬合等處理，處理結果直接在液晶顯示器上顯示。當測量結果超過設定的公差范圍時，系統控制聲光報警器報警。
測徑儀基本參數
1、測量范圍：φ0～φ70。
2、被測物直徑：φ13～φ60。
3、測量精度：測量圓鋼≤±0.02。
4、重復精度：0.01（在相同空氣質量、溫度、濕度等條件下所測量的精度）。
5、測量頻率（Hz）：1000（即每秒測量1000個截面）。
6、設備總功耗（kW）：≤1.0（測徑儀、工控機總計）。
7、設備外形尺寸：測徑儀約1000×180×930（L×W×H）；控制柜約600×800×1000（L×W×H）。
測控軟件顯示內容
顯示器軟件界面顯示：棒材外輪廓尺寸及截面圖、公差帶及超差數，尺寸波動趨勢預報，缺陷分析曲線，圓鋼截面的最大/最小直徑、平均直徑、橢圓度，各路測頭的分項測量值。
測徑儀液晶觸摸屏顯示：現場顯示圓鋼測量的最大/最小直徑、橢圓度等。
外接顯示屏顯示：最大直徑、最小直徑、橢圓度、運行狀態等。
定制配置開關量輸出功能
系統根據被測棒材的合格判斷輸出一個開關量信號，當棒材尺寸處于設定的公差范圍內（即合格）時輸出低電平，當棒材尺寸超過設定的公差范圍（即不合格）時輸出高電平。
探傷線用測徑儀，由于其圓度較好，采用雙軸測徑儀基本上就能滿足檢測需要，實現高速檢測。
